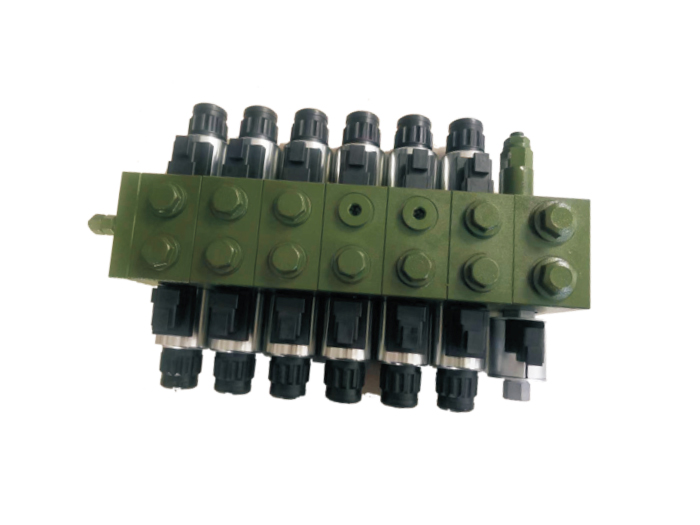

Các yêu cầu vật liệu cho van đa chiều điện từ là gì?

Việc lựa chọn vật liệu cho van đa chiều điện từ ảnh hưởng trực tiếp đến khả năng chịu áp lực, chống mài mòn, chống ăn mòn và tuổi thọ của nó. Nó đòi hỏi phải xem xét toàn diện các yếu tố như áp suất vận hành, đặc tính môi trường và điều kiện môi trường.

Sau đây là các yêu cầu lựa chọn vật liệu chính và các giải pháp ứng dụng điển hình:

I. Yêu cầu về vật liệu thành phần cốt lõi

1. Vật liệu thân van

Loại vật liệu | Đặc điểm | Kịch bản áp dụng

Gang dẻo (QT500-7) | Độ bền cao (độ bền kéo ≥500MPa), giảm rung tốt, giá thành rẻ | Hệ thống áp suất trung bình và áp suất thấp (<35MPa), máy móc kỹ thuật

Thép rèn (42CrMo) | Độ bền cực cao (độ bền kéo ≥1000MPa), chống mỏi, xử lý nhiệt và tôi luyện | Hệ thống cao áp (42MPa), thiết bị luyện kim

Hợp kim nhôm (6061-T6) | Nhẹ (mật độ 2,7g/cm³), chống ăn mòn nhưng chịu áp suất thấp hơn (21MPa) | Hàng không, thiết bị di động

Thép không gỉ (316L) | Chống ăn mòn axit và kiềm/nước biển nhưng giá thành cao | Công nghiệp hóa chất, giàn khoan ngoài khơi

Điều trị đặc biệt:

Hoàn thiện tường bên trong: Ra<0,4μm, giảm sức cản dòng chảy.

Gia cố lớp phủ: Khoang thân van được phủ một lớp phủ WC-Co (độ cứng HV1200), có khả năng chống xói mòn hạt.

2. Lõi và ống bọc van

Kết hợp vật liệu | Ưu điểm | Thông số kỹ thuật

20CrMnTi Mạ Chrome cứng được cacbon hóa và làm nguội | Độ cứng bề mặt HRC60-62, Chống mài mòn | Độ dày mạ ≥0,03mm, Tuổi thọ ≥1 triệu chu kỳ

Lớp phủ PTFE bằng thép không gỉ (440C) | Chống ăn mòn và hệ số ma sát thấp (μ≤0,05) | Thích hợp cho môi trường nước-glycol

Gốm sứ (Al₂O₃/ZrO₂) | Chống mài mòn siêu cao, chống bám dính nhưng giòn | Được sử dụng trong điều kiện làm việc khắc nghiệt ở áp suất cao ( ≥60MPa)

Độ chính xác phù hợp:

Kiểm soát khoảng cách lõi van và lỗ van:

Van thông thường: 0,01 ~ 0,03mm

Van có độ chính xác cao: .005mm (Yêu cầu lắp ráp kiểm soát nhiệt độ)

3. Con dấu

Chất liệu | Phạm vi nhiệt độ | Phản kháng truyền thông | Tuổi thọ

Cao su nitrile (NBR) | -30oC ~ 100oC Dầu khoáng, nhũ tương nước-dầu: 500.000 chu kỳ

Cao su huỳnh quang (FKM): -20oC~200oC, axit và kiềm, dầu este tổng hợp: 1 triệu chu kỳ

Polyurethane (PU): -40oC~80oC, khả năng chống mài mòn cao nhưng không chống thủy phân: 300.000 chu kỳ

Khung kim loại PTFE: -100oC ~ 260oC, tất cả các loại dầu thủy lực, môi trường có tính ăn mòn cao: 2 triệu chu kỳ

II. Chiến lược lựa chọn vật liệu dựa trên điều kiện làm việc

1. Điều kiện làm việc nặng nhọc, áp suất cao (ví dụ: máy khoan hầm)

Thân van: Thép rèn 42CrMo (HB280-320 được tôi luyện và tôi luyện)

Lõi van: Hợp kim Stellite phủ laze được cacbon hóa và dập tắt bằng 20CrMnTi

Con dấu: Con dấu composite FKM PTFE

2. 3. Môi trường ăn mòn (ví dụ: Thiết bị hóa học)

Thân van: Thép không gỉ 316L (Thụ động)

Lõi van: Thép không gỉ cứng kết tủa 17-4PH

Niêm phong: Cấu trúc đóng gói đầy đủ PTFE

4. Môi trường nhiệt độ thấp (ví dụ: Máy móc trên mặt đất)

Thân van: QT400-18L (Sắt dễ uốn nhiệt độ thấp, Năng lượng va đập -60oC ≥12J)

Niêm phong: Cao su silicon (MVQ) hoặc Cao su Nitrile Butadiene hydro hóa (HNBR)

5. Thiết bị thực phẩm/dược phẩm

Thân van: Thép không gỉ 304 (Được đánh bóng bằng điện Ra<0,2μm)

Niêm phong: Cao su EPDM được FDA chứng nhận

III. Ứng dụng của vật liệu chức năng đặc biệt

Yêu cầu chống tĩnh điện:

Lõi van được bổ sung thêm sợi carbon (điện trở suất ≤10⁶Ω·cm) để ngăn tia lửa điện làm cháy bụi.

Thiết kế giảm trọng lượng:

Thân van bằng hợp kim titan (TC4), có độ bền tương đương thép nhưng nhẹ hơn 40%.

Tuổi thọ siêu dài:

Lõi van sử dụng lớp phủ carbon dạng kim cương (DLC), có hệ số ma sát <0,02.

IV. Những hư hỏng vật liệu thường gặp và biện pháp đối phó

Chế độ Thất bại | Nguyên nhân | Giải pháp

Chấm điểm lõi van | Các hạt cứng xâm nhập vào khe hở | Thay thế bằng bộ lọc trực tuyến bọc van WC-Co

Bịt kín sưng tấy | Sự không tương thích giữa dầu và vật liệu | Thay thế bằng vật liệu FKM hoặc PTFE

Nứt thân van | Khuyết tật đúc hoặc sốc áp suất | Sử dụng thiết kế tối ưu hóa ứng suất phần tử hữu hạn thân van bằng thép rèn

V. Xu hướng vật chất trong tương lai

Vật liệu thông minh: Lõi van hợp kim nhớ hình dạng, điều chỉnh dòng chảy thích ứng với nhiệt độ.

Vật liệu nanocompozit: Thân van được gia cố bằng graphene, độ bền tăng 50%.

In 3D: Vật liệu gradient cấu trúc được tối ưu hóa cấu trúc liên kết (ví dụ: các kênh làm mát bằng hỗn hợp thép đồng).

Khuyến nghị lựa chọn: Cần đánh giá toàn diện, xem xét các yếu tố như chi phí (vật liệu chiếm 30% ~ 50% tổng chi phí thân van), điều kiện vận hành và chu kỳ bảo trì. Ưu tiên các lựa chọn vật liệu được chứng nhận theo tiêu chuẩn ISO 4400/DIN 24340.
